氣氛保護聯合爐組

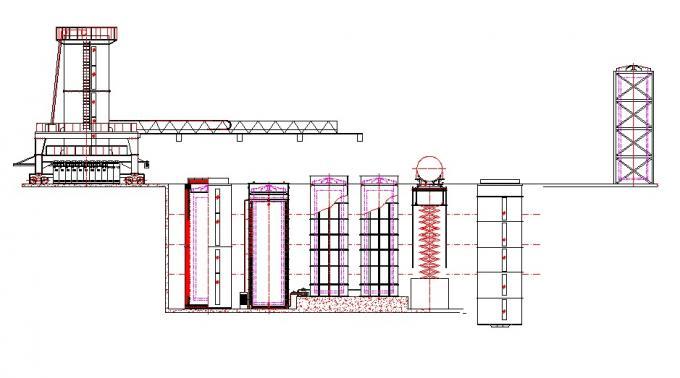

設備結構簡述：
該產品主要由淬火爐、預熱爐、回火爐、淬火油槽、清洗槽、裝料翻轉機構等組成。
用途：
主要用于薄壁筒型結構件的光亮熱處理。
設備特點：
1、淬火爐底爐門由鋼板和型鋼焊接而成。保溫層填充硅酸鋁纖維,爐底門與爐囗的密封采用四連桿壓緊密封機構。
2、預熱爐由爐殼、爐體、加熱元件、吊料裝置、爐蓋升降及旋轉系統等組成; 預熱爐殼體采用優質碳素鋼板和型鋼制成，連接調整完畢后最終沿法蘭連接的周邊進行連續焊縫的焊接，以保證殼體的氣密性和剛性。
3、井式回火爐由爐體、加熱體、循環風機、導流筒、爐蓋和升降旋轉裝置、排煙裝置等組成。
4、聯合爐組中設置淬火槽，目的是為了能使長筒形工件在加熱完畢后能在油槽中完成淬火工藝，同時槽內設有加熱、循環冷卻、渣盤和氮?dú)鉁缁鸬妊b置。
5、冷卻槽的水管由筒體的上端側壁引入，水路系統設置了排水泵。
1、淬火爐底爐門由鋼板和型鋼焊接而成。保溫層填充硅酸鋁纖維,爐底門與爐囗的密封采用四連桿壓緊密封機構。
2、預熱爐由爐殼、爐體、加熱元件、吊料裝置、爐蓋升降及旋轉系統等組成; 預熱爐殼體采用優質碳素鋼板和型鋼制成，連接調整完畢后最終沿法蘭連接的周邊進行連續焊縫的焊接，以保證殼體的氣密性和剛性。
3、井式回火爐由爐體、加熱體、循環風機、導流筒、爐蓋和升降旋轉裝置、排煙裝置等組成。
4、聯合爐組中設置淬火槽，目的是為了能使長筒形工件在加熱完畢后能在油槽中完成淬火工藝，同時槽內設有加熱、循環冷卻、渣盤和氮?dú)鉁缁鸬妊b置。
5、冷卻槽的水管由筒體的上端側壁引入，水路系統設置了排水泵。
6、洗滌槽內清洗液的加熱采用蒸氣加熱的方法，同時槽內設有進水、排水系統，用壓縮空氣進行攪拌。
7、工件預熱、加熱、淬火采用PC自動控制，而且是在保護氣氛下進行工件處理，保證工件不氧化，不脫碳。
|
 |
 |
||
|
|
||||
|
|
||||
